HDL Coder 系列教程,在运行该项目下的任何模型之前,请运行以下脚本。

在使用 MATLAB HDL Coder Toolbox 的时候,每次新建一个 Simulink 模型都会重置 Verilog 代码生成的参数,默认生成 VHDL 代码,不生成 Report,有时候也不需要 clk_enable 信号,所以需要有一个方便的办法自动批量更改一下。

这个脚本的目的是快速设置需要的 HDL 代码生成模板。

在 MATLAB 命令行输入: sethdl (),会自动获取当前活动的 Simulink 模型,然后将输出代码更改为 Verilog,生成可跟踪的 Report 等,读者可以根据自己的需求更改脚本,如果没有活动的 Simulink 模型则无操作。

  • 01
  • 02
  • 03
  • 04
  • 05
  • 06
  • 07
  • 08
  • 09
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21

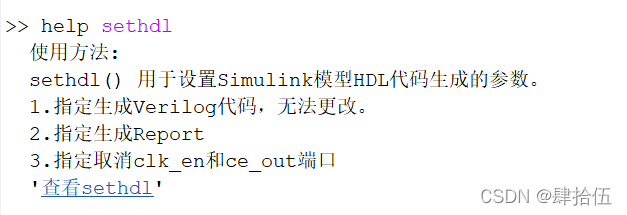

function sethdl() % 使用方法: % sethdl() 用于设置Simulink模型HDL代码生成的参数。 % 需要注意:模型需要保存到当前路径,否则会找不到文件! % 1.指定生成Verilog代码,无法更改。 % 2.指定生成Report % 3.指定取消clk_en和ce_out端口 % '<a href = "matlab:edit('sethdl')">查看sethdl</a>' model_name = bdroot; path_name = pwd; filename = fullfile(path_name,model_name); if exist(filename) % DUTname = hdlget_param(bdroot,'HDLSubsystem'); hdlset_param(model_name,'TargetLanguage','Verilog'); hdlset_param(model_name,Traceability = 'on',TraceabilityStyle = 'Line Level'); hdlset_param(model_name,MinimizeClockEnables = 'on'); else disp('当前没有打开的Simulink文件。') end end

HDL Coder 默认生成的代码是 VHDL,同时会给模块添加时钟使能等端口,一般不需要。

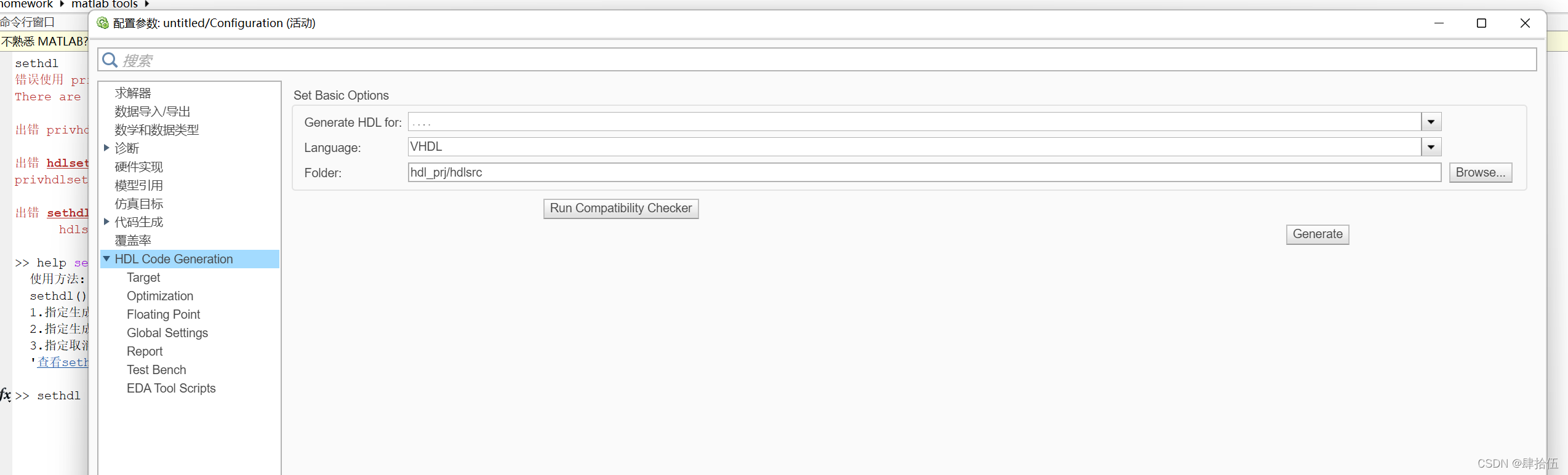

运行脚本前:

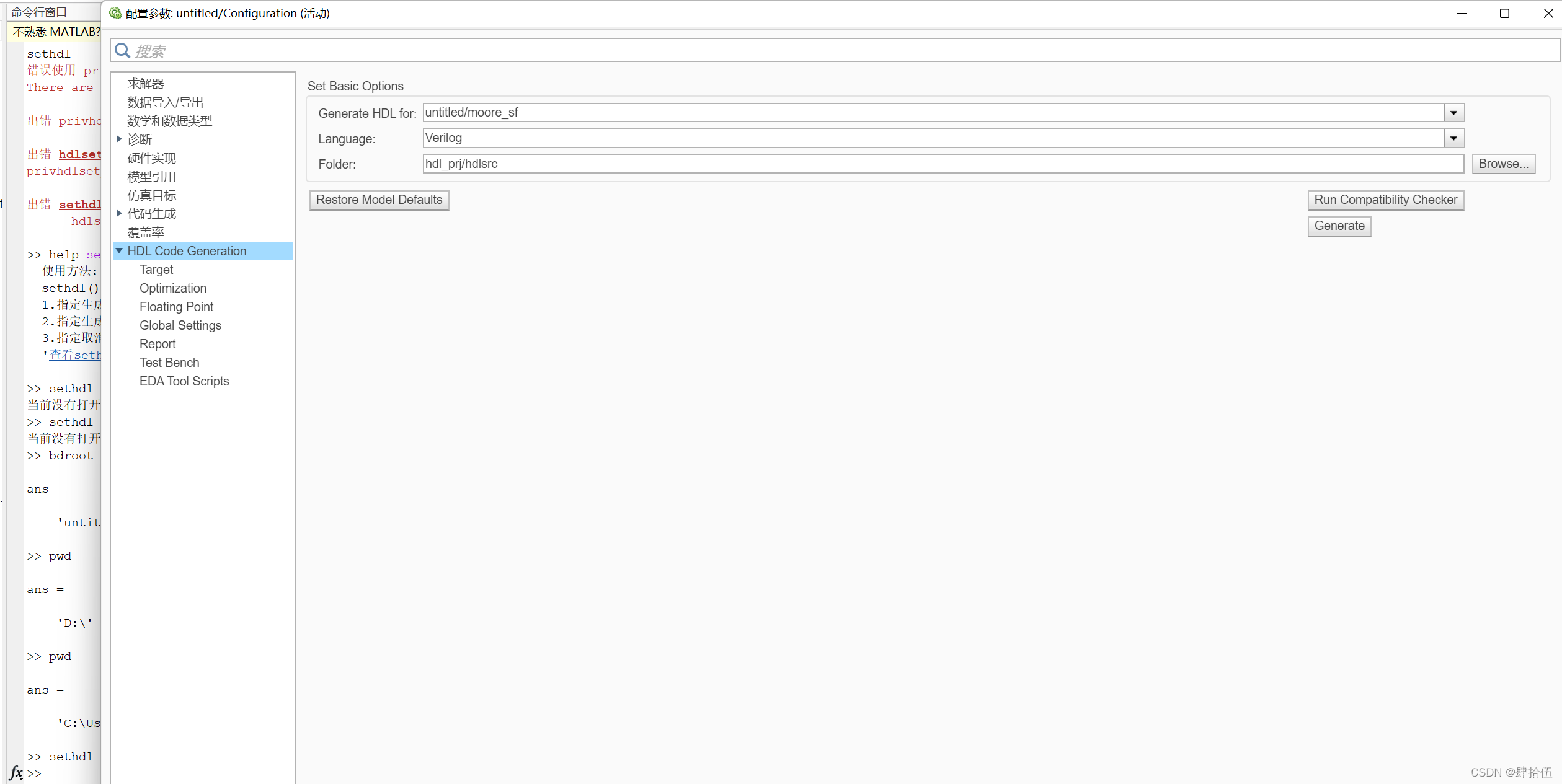

运行脚本后:
