本文为个人的学习笔记，内容均为网络资料总结，价值有限～参考资料附在文后

RAM 分类

RAM 按照功能可以分为 单端口 RAM（SP），简单双端口 RAM（SDP），真双端口 RAM（TDP）。

按照底层实现可以分为 分布式 RAM（DRAM），块 RAM（BRAM），寄存器 RAM（REG），有些器件也可以用 URAM 实现（与 BRAM 类似）。

其中，TDP RAM 只能使用 BRAM 实现，URAM 只能实现同步的 SDP RAM，DRAM 和 REG 均能实现 SP RAM 和 SDP RAM。

等位宽 SDP RAM

verilog
  • 01
  • 02
  • 03
  • 04
  • 05
  • 06
  • 07
  • 08
  • 09
  • 10
  • 11
  • 12
  • 13
  • 14
  • 15
  • 16
  • 17
  • 18
  • 19
  • 20
  • 21
  • 22
  • 23
  • 24
  • 25
  • 26
  • 27
  • 28
  • 29
  • 30
  • 31
  • 32
  • 33
  • 34
  • 35
`ifdef RST_ACTIVE_LOW
    `define RST_Edge negedge
    `define RST_ACTIVE 1'd0
`else
    `define RST_Edge posedge
    `define RST_ACTIVE 1'd1
`endif


module DCSDP_RAM #(
    parameter U_DLY = 1,
    parameter RAM_TYPE ="BRAM",// BRAM, DRAM, REG
    parameter DATA_WIDTH = 16,
    parameter DEPTH = 64,
    parameter DEPTH_BIT = 6
) (
    input                      clk,
    input                      [DEPTH_BIT-1:0]      wr_addr,
    input                      [DEPTH_BIT-1:0]      rd_addr,
    input                      [DATA_WIDTH-1:0]     wr_data,
    output              reg    [DATA_WIDTH-1:0]     rd_data,
    input                                           rd_en,
    input                                           wr_en
);

localparam RAM_STYLE = (RAM_TYPE=="DRAM")? "distributed":
                       (RAM_TYPE=="BRAM")? "block" :
                       (RAM_TYPE=="REG")? "registers" :
                                            "auto";
(*  ram_style=RAM_STYLE *) reg [DATA_WIDTH-1:0]       mem[DEPTH_BIT-1:0] ;
always @(posedge clk ) begin
    if(wr_en==1'd1) mem[wr_addr] <= #U_DLY wr_data;
    if(rd_en==1'd1) rd_data <= #U_DLY mem[rd_addr];
end

endmodule

上面这个代码实现了一个简单双端口的 RAM，可以选择 RAM 的类型，设置深度和位宽。

以下为资源占用情况：

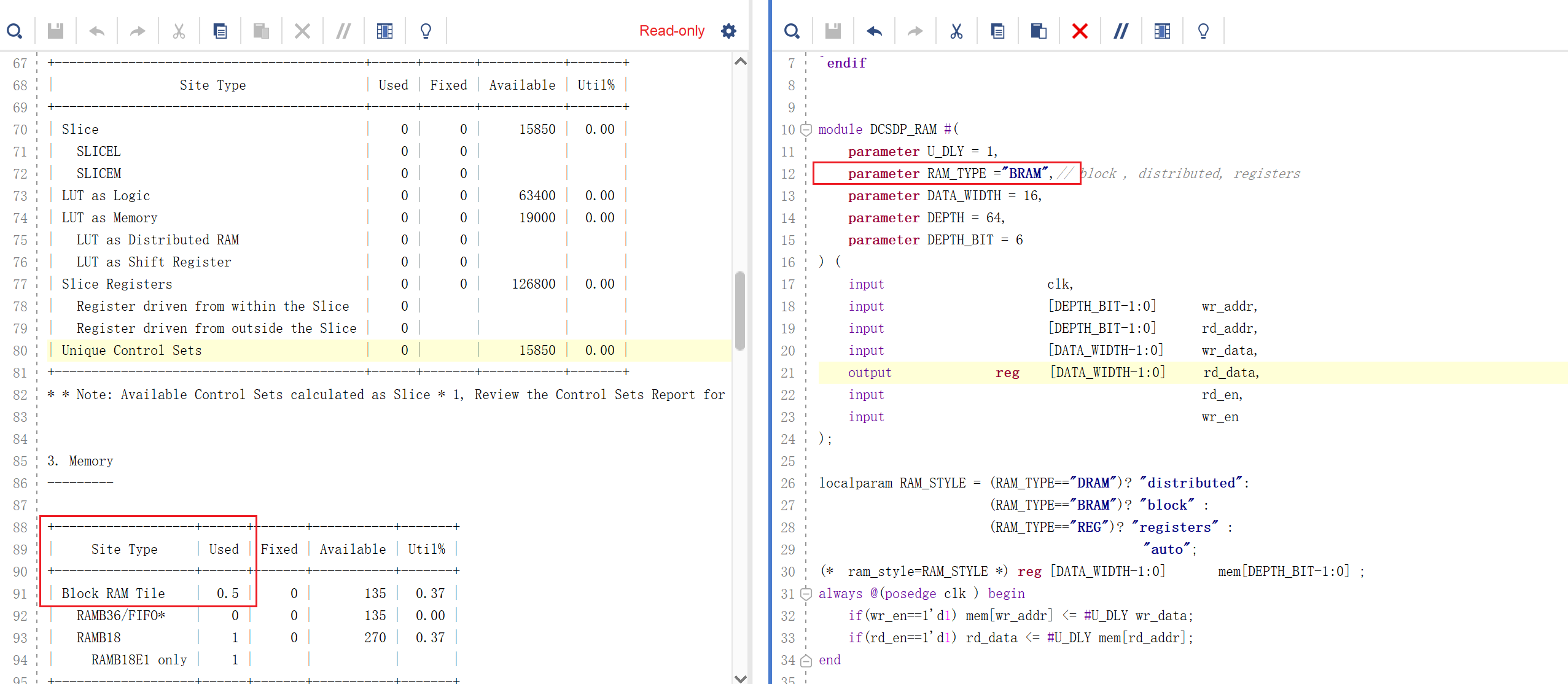

BRAM

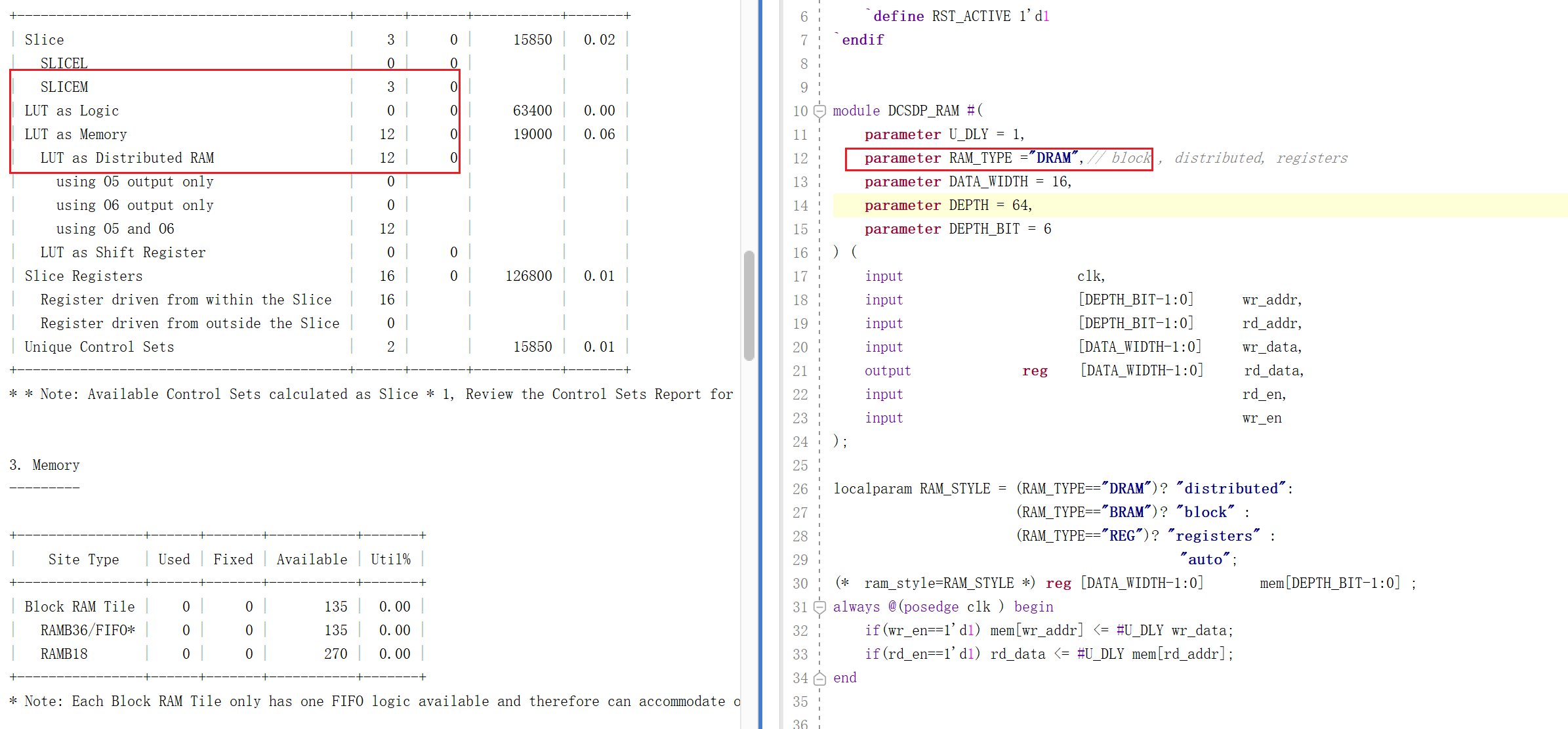

DRAM

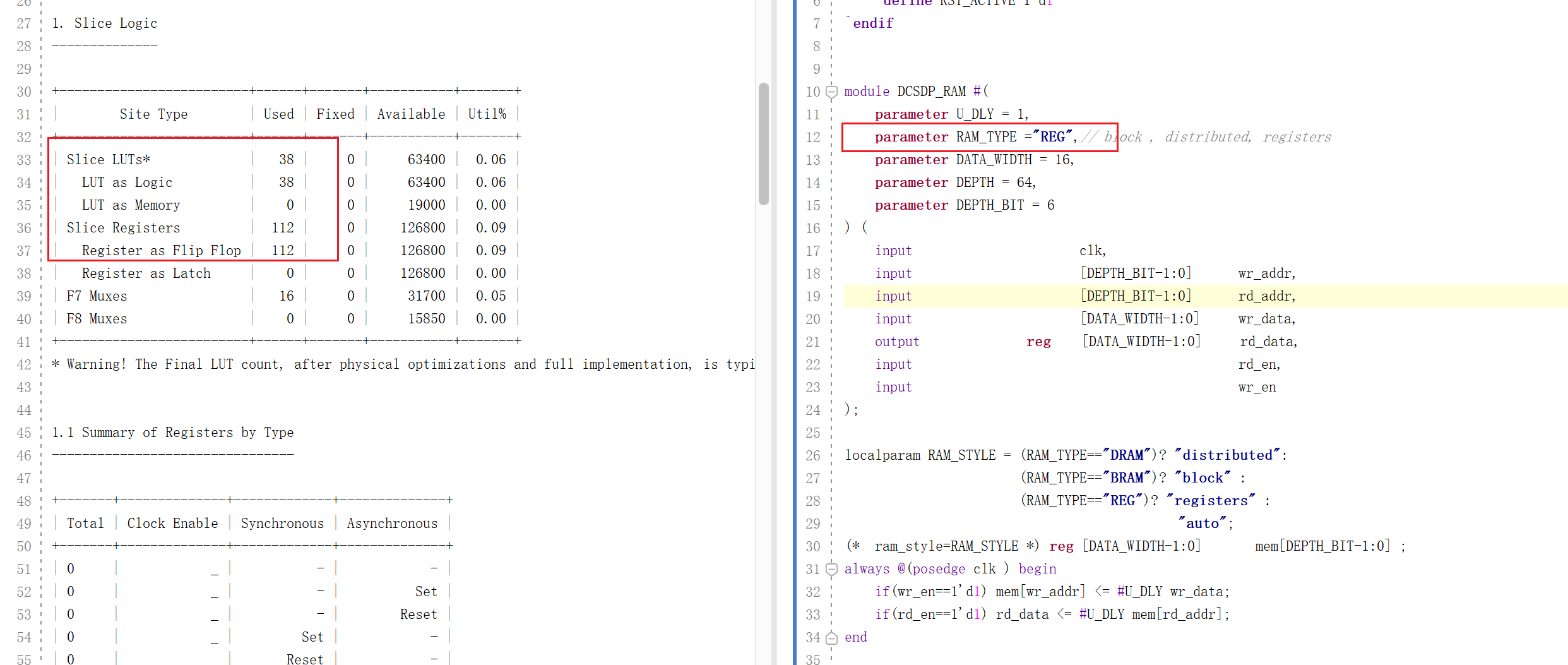

REG
